У меня Ауди А4 1,6 ALZ 2003 года выпуска, заметил небольшие проблемы при заводке автомобиля, решил почистить топливный насос в профилактических целях. Прежде всего чтобы к нему добратся потребовалось открыть багажник, вытаскать полик, в дальнем правом углу овальный черный лючок, откручиваем 3 самореза и снимаем. Под ним видим сам бак и верхнюю крышку корпуса топливного насоса. А далее были такие шаги....

1

Отсоединяем 2 топливные трубки на защелках(осторожно бензин брызнет), снимаем электрический разъем(тоже защелка), откручиваем против часовой стрелки черную пластиковую(полиэтиленовую) гайку крепления верхней крышки (при помощи молотка и деревянного бруска – туго но идет)

2

Затем приподнимаем верхнюю крышку от бака, уплотнительную резинку снимаем с бака и натягиваем на крышку, так отверстие в баке будет чуть больше и резинка не мешается. Теперь корпус насоса уже наполовину выходит.

3

Для того, чтобы он вышел целиком нужно развернуть его примерно на 90 градусов( иначе мешает поплавок уровня топлива), затем снять вверх канал обратки(защелки нажать навстречу друг к другу и потянуть наверх), защелку самой трубки сразу не снимал, чтобы ответную часть не уронить в бак.

4

В таком положении наклоняем корпус на себя, покручивая немного осторожно вынимаем из бака. Вот здесь хорошо видно, как отсоединяется обратка, трубка ее ответной части длинная и не сгибается, так что пока ее не снимешь корпус из бака не выйдет. Да и с поплавком тоже нужно аккуратно, без резких движений.

5

Переворачиваем корпус насоса – сетка снизу. Крепится она к днищу корпуса на маленьких защелках по всей окружности.

6

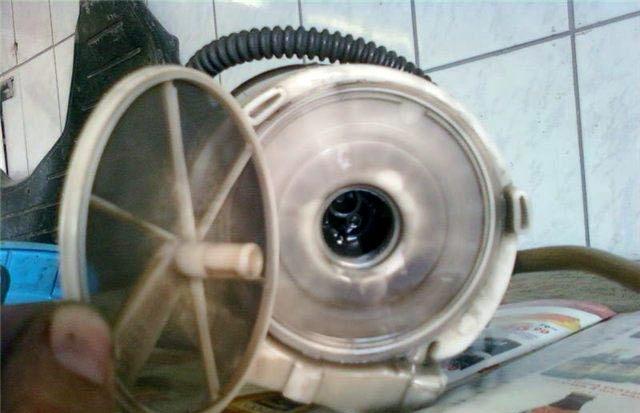

Поддеваем рамку сетки тоненькой отверткой и она легко отходит. В середине сетки хорошо видна накопившаяся грязь, которую убираем кистью с бензином, а затем продуваем.

8

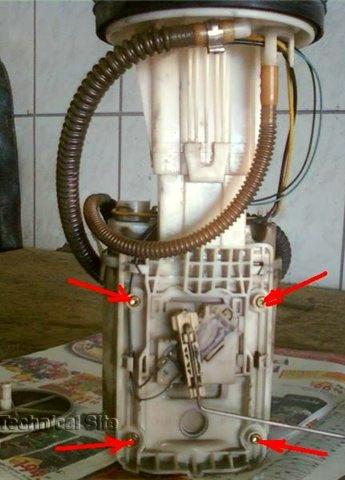

Далее, я решил снять сам электронасос, проверить, можно ли его вытащить и поменять отдельно, оставив старый корпус. Для этого со стороны поплавка откручиваем 4 самореза под звездочку.

9

Отделяем верхнюю часть от стакана, отсоединяем провода и трубку подачи от насоса.

10

Затем освобождаем защелки по периметру верхней крышки стакана и снимаем крышку со стакана.

11

Теперь вынимаем насос, его держит в стакане только нижнее резиновое кольцо.

12

А вот и сам насос.

Собираем в обратном порядке, не забывая, что корпус насоса в сборе ставится в бак в одном положении, совмещая стрелку на корпусе насоса со стрелкой на баке.
