Audi A6 C5 Восстановление передних тормозных суппортов ATE 57.

Всем доброго времени суток!
Подошло время к очередному ТО. На этот раз попадают под мое (наше) внимание — передние тормоза.

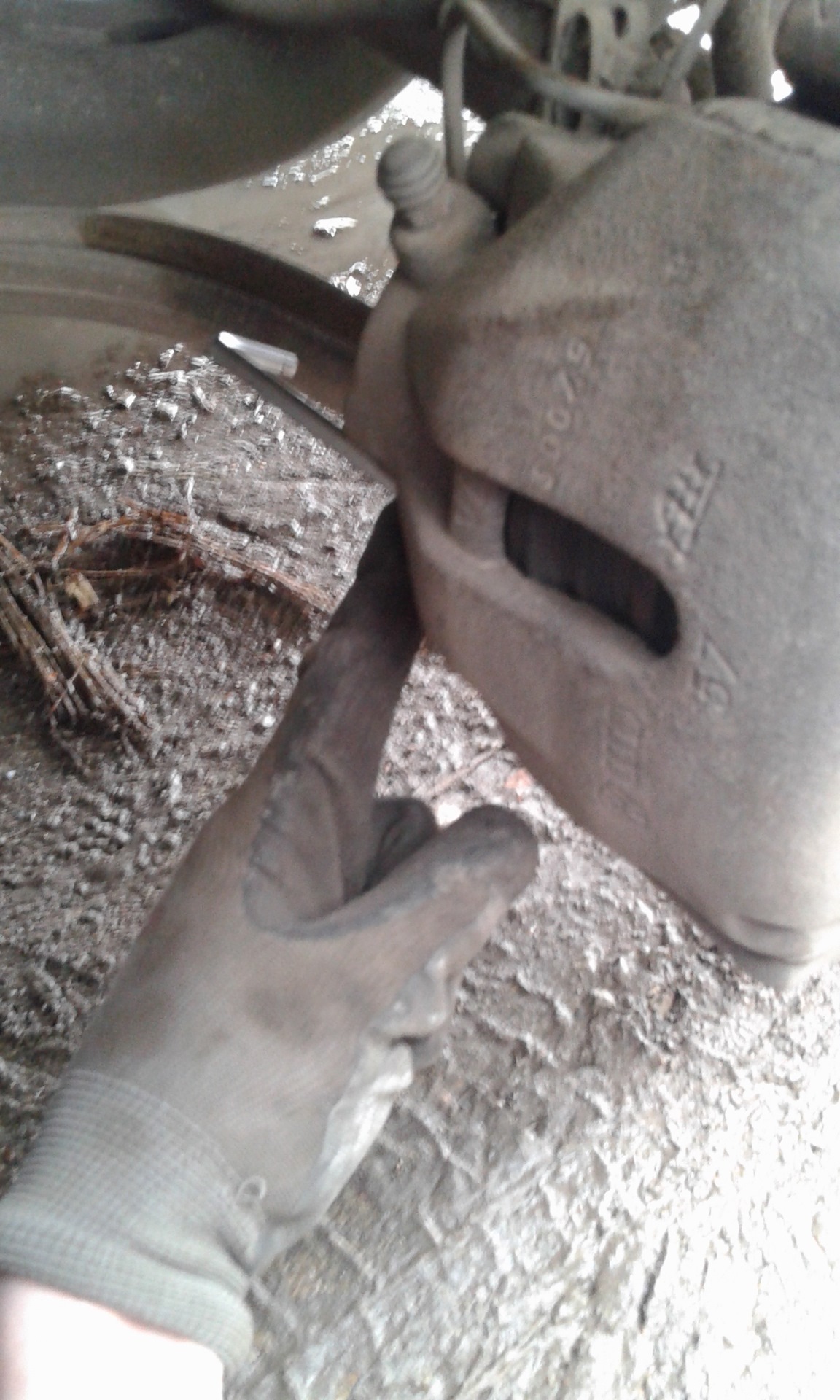

При прошлой замене летних колес на зимние (осенью 2015 г.), заметил, что крайняя кромка тормозного поршня имеет незначительную коррозию. А под эту весну, да еще и с нашими химикатами на дорогах, думаю очаг разрастется значительно…
И как результат — ну не значительно, но разросся!

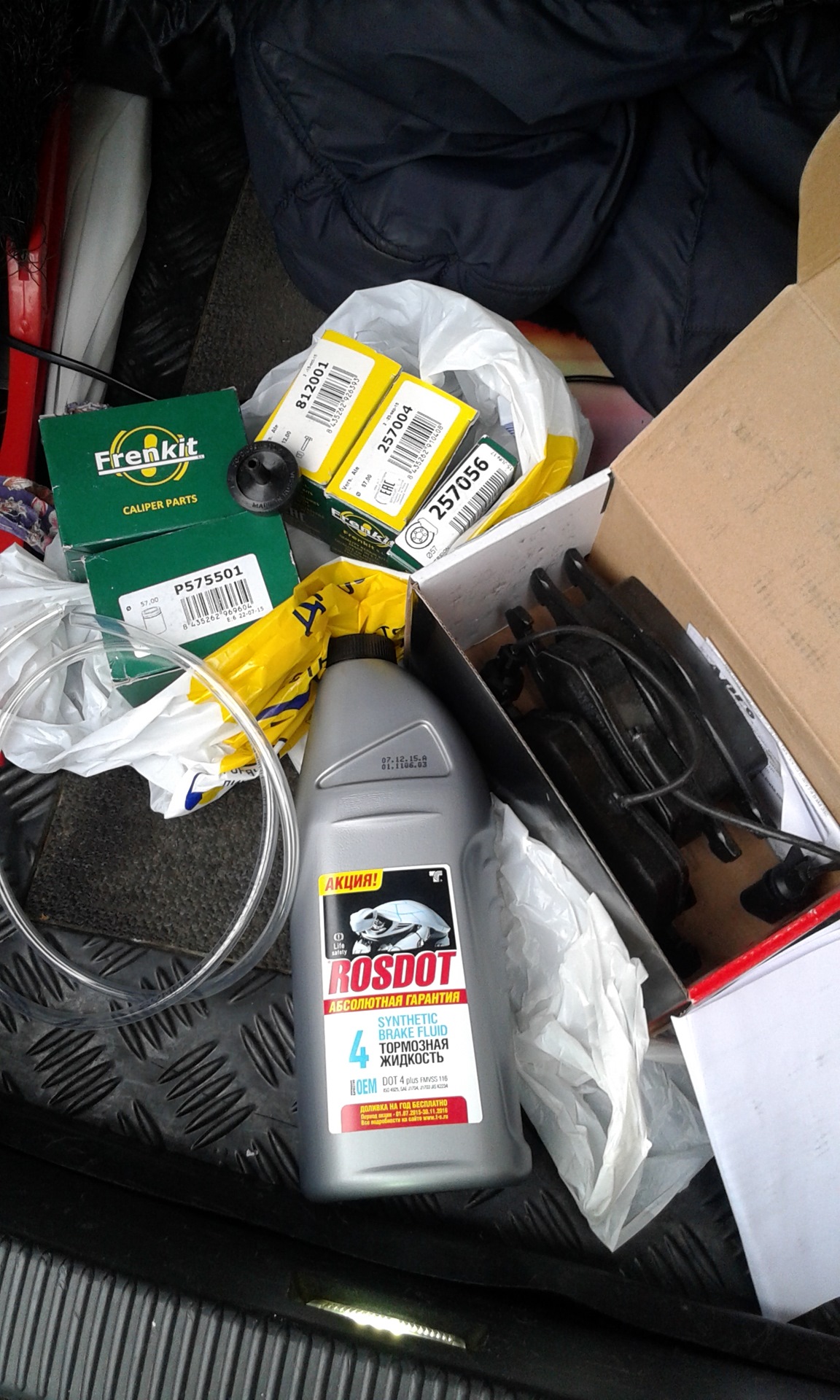

Мое мнение, тормоза — это не шутки, было решено заранее приобрести под два передних суппорта новые поршня (P575501), ремкомплекты (т.е. уплотнительные резинки Frenkit 257004), силиконовый шланг, тормозная жидкость (для прокачки) и соответственно, новые тормозные колодки ABE C1W027ABE.

 SHAPE  * MERGEFORMAT


набор для

Сам процесс не трудоемкий и вполне даже интересный. При условии, что Вы периодически туда "заглядываете", не запускаете и у Вас все откручивается должным образом. Да — немаловажно, наличие нужного инструмента, который Вам экономит время и нервы)))

Так вот в прошлую субботу выдался теплый денек!
Постараюсь описать процесс более развернуто, чтоб у желающих это повторить, не возникало вопросов — и буду рад, если кому-то мой труд поможет… Инструкция нам в помощь)))

Для начала рассмотрим устройство переднего суппорта. Оно выглядит так:

 SHAPE  * MERGEFORMAT


устройство переднего суппорта

1. Поддомкрачиваем машину, снимаем колесо и очищаем от пыли и грязи суппорт, не вдыхая пыль.

 SHAPE  * MERGEFORMAT


общий вид

2. Снимаем пружинку, защитные колпачки направляющих и откручиваем их шестигранником на 7.

 SHAPE  * MERGEFORMAT


защитный пыльник направляющих

 SHAPE  * MERGEFORMAT


шестигранник на 7

3. Разъединяем контакт датчика износа колодок.

 SHAPE  * MERGEFORMAT


клема датчика износа колодок

4. Ключом для тормозных трубок на 11, отсоединяем подающую магистраль тормозной жидкости к суппорту.

 SHAPE  * MERGEFORMAT


демонтаж напорной магистрали

5. Теперь снимаем сам суппорт, старые колодки идут в утиль.
6. Закрепляем суппорт в тисках. Извлекаем старый поршень из суппорта, для чего подаем воздух в тормозной цилиндр через отверстие для подсоединения тормозного шланга, установив вместо тормозных колодок деревянный брусок.

 SHAPE  * MERGEFORMAT


коррозия поршня

7. Аккуратно, чтобы не повредить стенки цилиндра, вынимаем манжету из проточки цилиндра суппорта лезвием плоской отвертки как рычагом и удаляем старый пыльник.
8. Проверяем состояние всех деталей суппорта и заменяем изношенные поршень, манжету и пыльник суппорта, предварительно, перед установкой "новья", промываем и очищаем все детали, продуваем трубки и отверстия сжатым воздухом.

 SHAPE  * MERGEFORMAT


чистка…

9. Для этого…
наносим тонкий слой смазки (завод рекомендует G 052 150 А2) на уплотнительное кольцо и поршень и устанавливаем пылезащитный чехол на поршень таким образом, чтобы внутренняя кромка чехла вошла в проточку поршня.
10. Устанавливаем поршень и с помощью специального приспособления или ручкой молотка вдавливаем поршень в цилиндр суппорта.

 SHAPE  * MERGEFORMAT


новое на месте!

11. После установки поршня продуваем воздухом цилиндр и заполните его свежей тормозной жидкостью.
12. Собираем все на место по порядку обратном снятию, ставим новые тормозные колодки.

 SHAPE  * MERGEFORMAT


собрано

13. Проверяем все затяжки, подсоединяем клему датчика износа…
14. Прокачиваем торм. систему восстановленного суппорта, чтобы вышел воздух из системы, проверяем на герметичность и переходим к следующему колесу, начиная с пункта №1)))))

P.S. После проведения данной процедуры (восстановление и замена колодок), сразу резко тормозить не стоит, т.к. новые колодки будут притираться где-то км 100-150. Будьте осторожны!
Всем доброго дня и хороших тормозов)))

Артикул Фирма Описание
C1W027ABE Abe Колодки гальмівні дискові передні, комплект
03.9902-0501.2 Ate Смазка для тормозного суппорта
257004 Frenkit Ремкомплект суппорта переднего
257056 Frenkit Ремкомплект супорта дискового гальмівного механізму
812001 Frenkit Втулка направляющая суппорта тормозного
P575501 Frenkit Поршень тормозного суппорта
