Фото отчет по замене радиатора кондиционера + снятие переднего бампера на Audi A6 C5

Всем доброго времени суток!!!!!
Решил поделиться опытом замены радиатора кондиционера и снятии переднего бампера своими силами, т.е. своими руками и головой Надеюсь, что данный фото отчет кому-нибудь пригодится в дальнейшем

Сразу поблагодарю наших клубней, которые мне помогали советами Vadimov, VasilbV, ser_gr72, спасибо вам мужики

В связи с тем, что у меня дрявый радиатор кондиционера, было принято решение о его замене.

Скажу сразу, что все делается очень легко и без каких-либо проблем Времени ушло ровно 2,5 часа. Еще один час потратил в сервисе для проверки системы на герметичность (все герметично) и дальнейшей заправки кондея

Ну что, приступим
Для работы нам понадобятся следующие инструменты:
1. Гаечные ключи на 14, 24 и 30
2. Трещетка с головкой на 15 (может на 14, забыл)
3. Крестовая отвертка
4. Шестигранник (и снова забыл на сколько, вроде на 8)
5. Отвертка с насадкой в виде звездочки (размер, очень маленький)

Снимаем бампер следующим образом
Фото № 1, 2 и 3

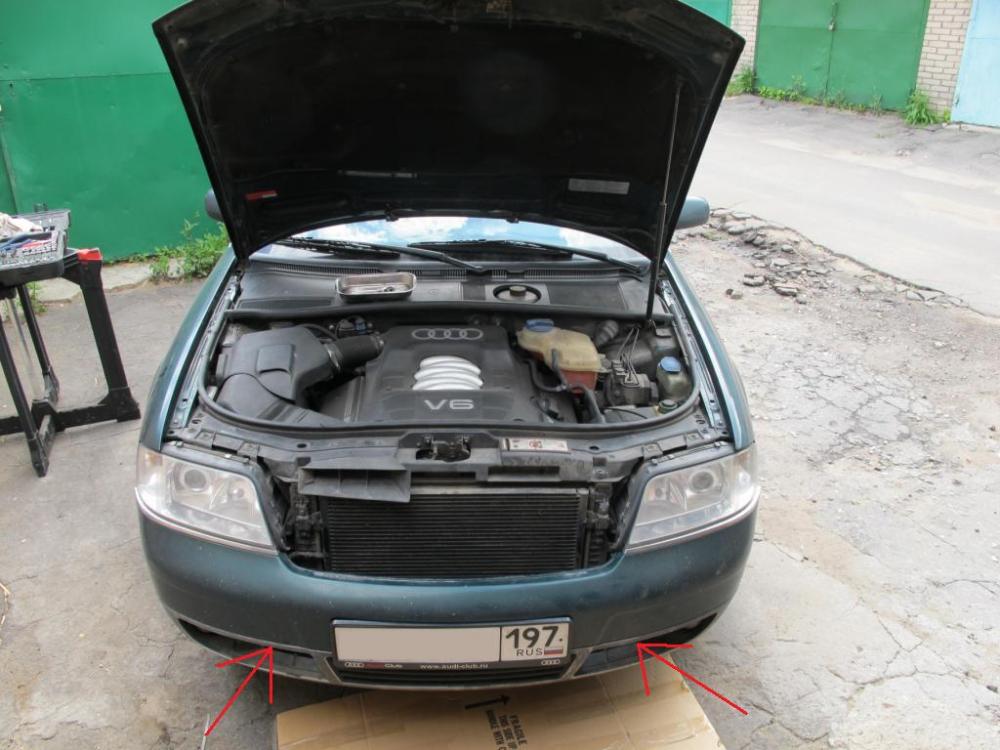

Снимаем решетки на юбке береднего бампера и шестигранником откручиваем два болта, по одному с каждой стороны бампера (указаны стрелками).

Фото № 4
Открутите отверткой с насадкой в виде звездочки саморезы крепящие бампер с подкрылкой (желтая стрелка). Под подкрылками колеса откручиваем три гайки с каждой стороны бампера (красная стрелка) (у меня этих гаек почемуто не было)

Фото № 5
Тянем на себя бампер, только осторожно, чтобы не порвать проводку клаксонов и противотуманок. Отсоединяем проводку. Вуаля, бампер снят за 20-25 минут






Замена радиатора кондиционера
Фото № 1, 2, 3, 4, 5 и 6

Радиатор ГУРа (вроде так называется) снимать или делать какие-либо другие действия с ним не надо, он не мешает.
Откручиваем два самореза крепящие верхнюю часть воздухозаборника (что бы не мешался при снятие радиатора).

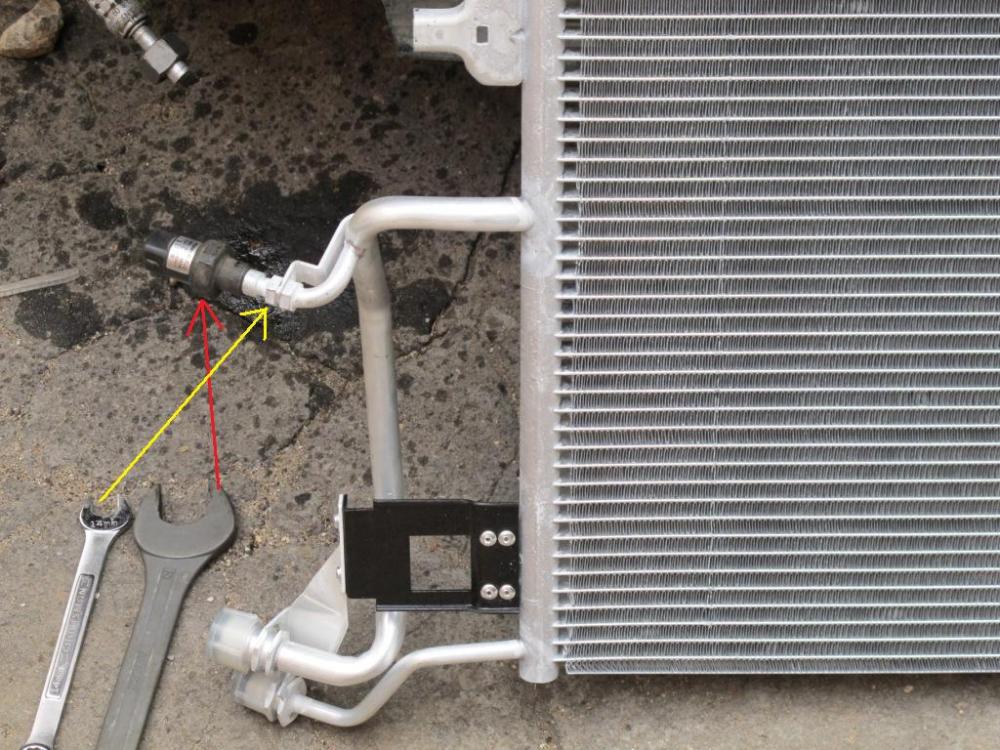

Ключами на 24 и на 30 откручиваем гайки, крепящие трубки радиатора с патрубками для газа. Но имейте в виду, это надо делать очень акуратно, чтобы не повредить трубки!!!!!Для этого постучите молоточком по гайкам и попшыкайте WD40 и подождите минут 15. Что бы не терять эти 15 минут зря, можно попить холодной водички
После того как открутили гайки, откручиваем датчик давления в контуре климатической установки-F129 и не теряем и не выкидываем его, его мы будем вкручивать в новый радиатор
Затем, трещеткой с головкой на 15 откручиваем по два болта с каждой стороны радиатора.
Вытаскиваем радиатор
Теперь не забываем промыть радиатор охлождения двигателя (у меня он был забит тополиным пухом)
Делаем небольшой перерыв, чтобы отдохнуть и выпить баночку йогурта с булочкой







Фото 1, 2, 3, 4 и 5

Помните про датчик давления в радиаторе? Так вот, не забываем его вкрутить в новый радиатор, там, где нипель. Покупать для него новое уплотнительное кольцо не нужно, так как на новом радиаторе будет новое колечко
Устанавливаем новый радиатор и закрепляем его болтами.
Меняем два уплотнительных кольца для трубок радиатора на новые (на фото)
Присоединяем к радиатору патрубки, закручивая гайками. Для удобства, закрепите с начала нижнии патрубок и трубку радиатора, а потом верхнии патрубок и трубку радиатора.
Все, радиатор установлен!!!!!
Теперь устанавливаем бампер в обратной последовательности снятию и едим в сервис для проверки на герметичность системы и заправки кондея

Итог, утечек нет все работает, теперь можно ездить с закрытым окном в машине и прохладой в салоне

Что вышло по деньгам:
1. Радиатор кондея - 3300 р.
2. Два уплотнительных кольца для патрубков - 50 р. за 2 шт.
3. Диагностика + заправка - 1500 р.
ЗЫ. В сервисе за замену радиатора просили 1500 р., поэтому мы сэкономили 1500 р:






Igor
03:07:2019
